Эксперимент по изучению влияния подстилающей среды на сигналы зондирований становлением

В рамках проекта РФФИ 18-05-00363, проведён полевой эксперимент для определения степени влияния подстилающей среды на переходный процесс в замкнутой петле.

Расположенная на поверхности земли замкнутая петля, представляет собой искусственный проводник, по размерам сопоставимый с реальными геологическими объектами. В настоящее время переходный процесс тока в такой петле используется в качестве источника сигнала при тестировании измерительных систем для метода переходных процессов.

При этом a priori предполагается, что переходный процесс тока в замкнутой петле не зависит от свойств подстилающей среды. Однако выполненные расчеты и проведённые эксперименты показали, что в общем случае подстилающая среда оказывает влияние на переходный процесс тока в петле-модели. На практике влияние подстилающей среды оценивалось в ходе полевого эксперимента в Иркутской и Новосибирской областях и на Алтае.

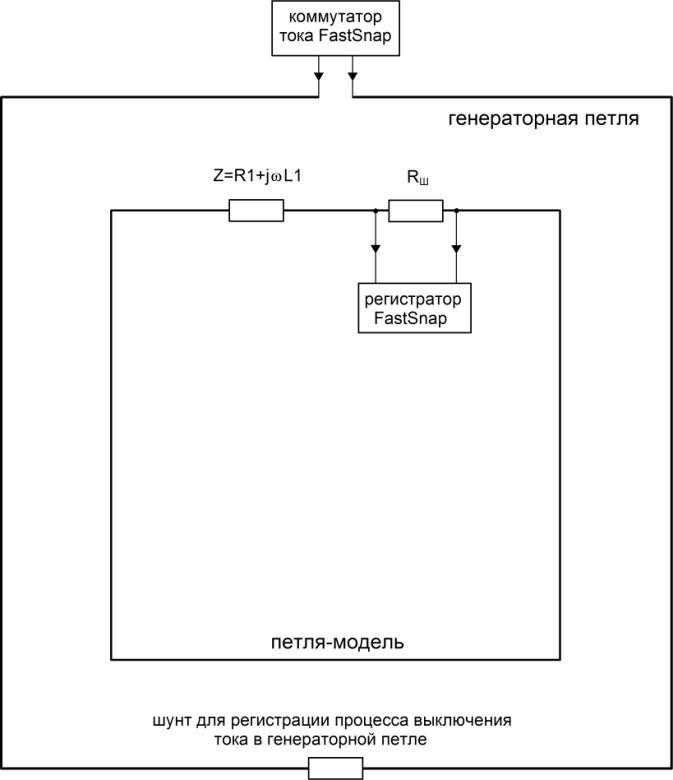

Схема полевого эксперимента по изучению переходного процесса тока в замкнутой петле: Z – комплексное сопротивление цепочки, подключенной к петле-модели; R<sub>ω</sub> – сопротивление шунта для регистрации переходного процесса тока в петле-модели
Схема полевого эксперимента по изучению переходного процесса тока в замкнутой петле: Z – комплексное сопротивление цепочки, подключенной к петле-модели; Rω – сопротивление шунта для регистрации переходного процесса тока в петле-модели


Влияние подстилающей среды на переходный процесс тока в петле-модели размером 50м х 50м с постоянной времени 0.4мс и 0.04мс иллюстрируется на рисунке ниже.

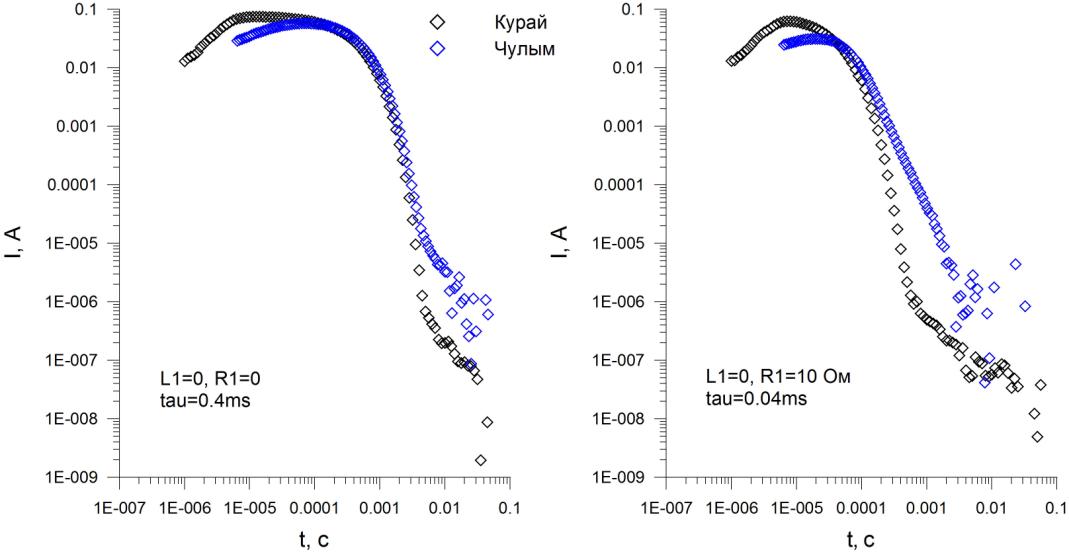

Переходные процессы тока в петле 50м х 50м, измеренные на участках с высоким (Курай) и низким (Чулым) удельным электрическим сопротивлением подстилающей среды. Размер генераторной петли 100м х 100м; петля-модель располагается в центре генераторной петли
Переходные процессы тока в петле 50м х 50м, измеренные на участках с высоким (Курай) и низким (Чулым) удельным электрическим сопротивлением подстилающей среды. Размер генераторной петли 100м х 100м; петля-модель располагается в центре генераторной петли
